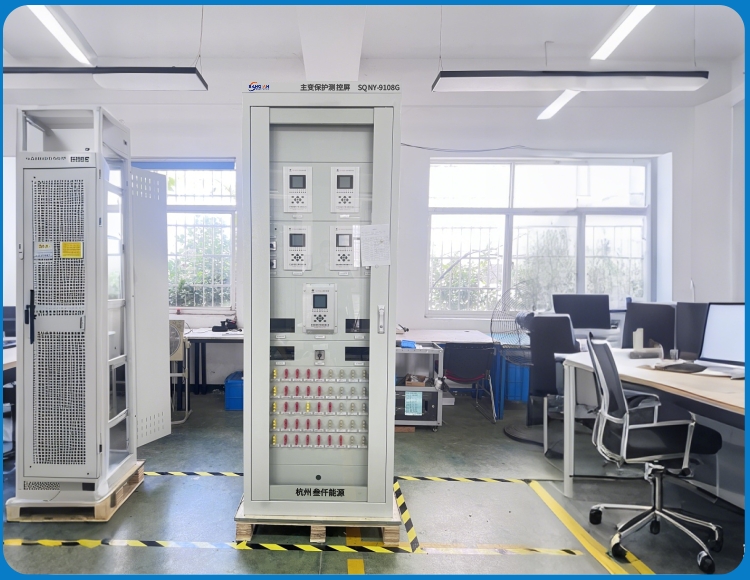

SQNY-9111G 主变保护屏

产品名称:主变保护屏

适用范围:适用于35kV~500kV变电站电力变压器,实现绕组短路、接地故障及非电量异常的全方位保护。

核心功能:差动速断保护、后备过流保护、瓦斯保护、温度压力联锁、失灵启动、调压分接头保护。

产品概述:本保护屏基于三重化冗余架构,集成电气量与非电量保护功能,支持差动保护动作时间≤25ms,配合多端同步采样技术,保障变压器故障快速隔离与系统安全稳定。

产品质保

品质保证

两年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

一、产品介绍

叁仟能源的主变保护屏是变压器安全运行的核心防线,符合《DL/T 478 静态继电保护装置通用技术条件》及IEC 60255标准。采用全封闭金属机箱(2260×800×600mm),2.5mm冷轧钢板基体(IP55防护等级),内置抗震导轨与电磁屏蔽层。

核心单元配置:

• 主保护单元:差动保护模块(采样率4kHz),支持谐波制动与涌流识别

• 后备保护单元:三段式复压闭锁过流(方向元件精度≤3°)

• 非电量单元:集成瓦斯/压力释放/油温跳闸回路(独立硬接线)

• 智能管理模块:7英寸全视角触控屏,支持IEC 61850 MMS协议,内置128GB存储

环境耐受-25℃~70℃,通过IV级电磁兼容认证(100kHz~1GHz频段抗扰度30V/m),MTBF≥15万小时。

二、工作原理

叁仟能源的主变保护屏系统执行五级协同保护:

1. 高速数据采集

• 同步采集高/中/低压三侧电流(CT二次值0.5~5A),采用24位ADC芯片消除角差

• 电压信号采样(100V PT输入),计算正序/负序分量

2. 主保护逻辑判断

• 比率差动保护:

计算各侧电流矢量差(启动值>0.3Ie,斜率K=0.5)

二次谐波闭锁(涌流识别率≥95%)

• 差动速断:动作值≥8Ie(时延≤25ms)

3. 后备保护分层

• 过流保护:

带复压闭锁(低电压闭锁定值65%Un,负序电压7%Un)

• 零序方向保护:

经小电阻接地系统专用(灵敏角-110°)

• 过励磁保护:

U/f比值超限分级告警

4. 非电量保护联锁

• 瓦斯保护:

轻瓦斯告警→重瓦斯跳闸(硬接点直跳)

• 温度压力联动:

顶层油温>85℃降负荷,>105℃跳闸

5. 故障决策输出

• 启动断路器跳闸(无源接点容量5A/220VDC)

• 闭锁调压分接头操作

• 失灵启动相邻保护

三、主要功能及特点

1、核心保护功能

• 差动保护全域覆盖

支持Y/Δ转换补偿(软件自动校正)

高阻接地故障识别(灵敏度≤1.5Ie)

• 后备保护矩阵

四段复合电压闭锁过流(时延0.1~4s)

零序过压/间隙过流双重接地保护

2、技术特性

• 三重化冗余设计

三CPU并行运算(2/3表决机制)

采样回路交叉校验(误差>5%闭锁)

• 抗干扰能力

CT饱和检测(防止区外故障误动)

抗谐波干扰(在THDi>30%时可靠制动)

3、智能运维功能

• 故障深度分析

跳闸瞬间录波存储(含故障前4周波+后20周波)

自动生成动作报告(跳闸原因定位)

• 状态全景可视化

油温变化趋势图(>60℃标黄预警)

差流实时监测曲线

4、行业专属设计

• 调压分接头保护

分接开关瓦斯继电器硬接线跳闸

过负荷闭锁调压逻辑(负荷>110%Ie)

• 特高压适配

550kV变压器专用电容式PT接入补偿

长电缆分布电容电流补偿算法

四、获取叁仟能源的主变保护屏的专属方案与报价

提供变压器参数(容量/电压等级/绕组形式)及配置要求(如双重化/三重化),我们将输出定制方案:含屏柜配置清单、保护逻辑图及动作特性验证数据。
