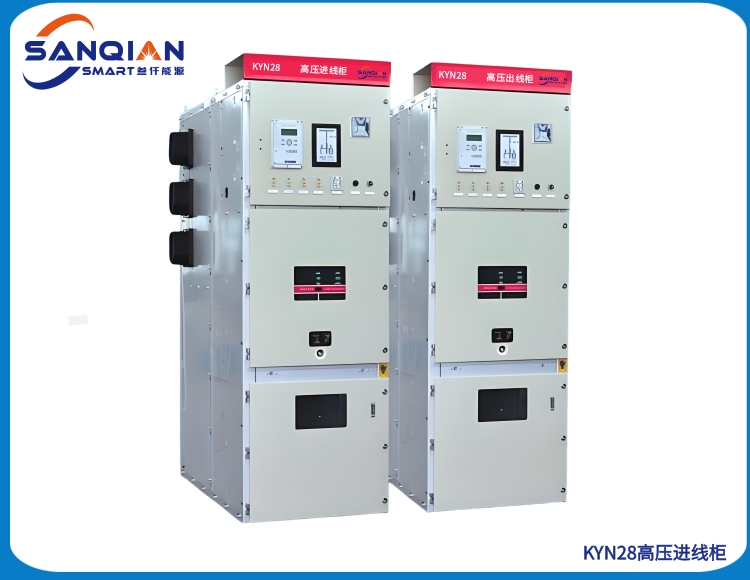

SQNY-310 高压进线柜(KYN28)

一、产品介绍

KYN28型高压进线柜采用中置式结构，主要由柜体、真空断路器、隔离开关、接地开关、电流互感器、电压互感器、继电保护装置、操作机构、五防联锁机构等部分组成。其柜体采用优质冷轧钢板折弯焊接而成，具有良好的机械强度和防护等级。

该柜型支持手车式或固定式安装方式，真空断路器安装于可抽出式手车上，便于维护和更换。柜内设有完善的电气和机械联锁装置，确保操作顺序正确，防止误操作。同时，具备遥测、遥信、遥控等智能化接口，可接入变电站综合自动化系统，实现远程监控与管理。

KYN28高压进线柜广泛应用于城市配电网、工业企业、变电站、数据中心、轨道交通等电力基础设施，是实现电力系统安全、稳定运行的重要设备之一。

二、工作原理

KYN28高压进线柜作为电力系统的主进线控制单元，其核心功能是通过真空断路器实现电路的接通与断开，并在发生故障时快速切断电流，保护电力设备和线路安全。

正常运行时，断路器处于闭合状态，电流从母线经断路器流向下游负载。当检测到线路出现短路、过载、接地等故障时，继电保护装置发出跳闸信号，使断路器迅速分断，切断故障电流。

柜内设有五防闭锁机制，确保只有在断路器分断状态下，才能操作隔离开关；只有在隔离开关断开、接地开关合上后，才能打开柜门，防止带电操作，保障人员安全。同时，柜体可接入SCADA系统，实现远程状态监测与控制。

三、产品特点

KYN28高压进线柜具有多项显著优势：

1、是结构紧凑，空间利用率高，便于现场布置；

2、是安全性能高，具备完善的“五防”联锁功能；

3、是操作灵活，支持手动与电动操作方式；

4、是维护方便，断路器可抽出，便于检修；

5、是智能化程度高，支持远程通信与状态监测；

6、是防护等级高，柜体封闭性强，适应复杂环境；

7、是适用范围广，适用于多种电力系统场景；

8、是运行稳定，具备良好的电气性能与机械可靠性。

三、主要功能

1. 主电路控制：通过真空断路器实现高压电路的接通与断开，控制主进线的运行状态。

2. 短路与过载保护：在发生短路或过载故障时，自动切断电路，保护电力设备与线路安全。

3. 接地保护功能：设有接地开关，确保在检修状态下线路可靠接地，防止触电风险。

4. 五防闭锁机制：具备防止误操作的五防功能，包括防带负荷拉合隔离开关、防误入带电间隔等。

5. 测量与监测功能：配备电流互感器、电压互感器，实现对线路电流、电压的实时测量与监测。

6. 操作指示与显示：提供断路器位置指示、储能状态、控制电源状态等直观显示，便于运行观察。

7. 遥控遥测遥信接口：支持接入自动化系统，实现远程控制、状态监测与故障报警。

8. 手车式结构设计：真空断路器采用手车式安装，便于抽出手动检修，提高维护效率。

9. 安全隔离功能：断路器分断后，通过隔离插头实现主电路与负载的物理隔离，保障操作安全。

10. 多种保护配置可选：可根据用户需求配置不同的继电保护方案，如速断保护、定时限过流保护、零序保护等。

以上所有功能均可根据实际应用场景进行灵活配置，广泛适用于电力系统中的主进线控制、馈线保护、变电站自动化等多种场景，是构建安全、高效、智能配电网的重要基础设备。

五、获取高压进线柜（KYN28）配置方案与报价

本KYN28高压进线柜可根据用户的电压等级、额定电流、保护配置、安装环境及系统集成需求，提供定制化的柜型选型建议与功能配置方案，并配套合理的成本评估服务，助力企业构建安全可靠的高压配电系统。
