一、产品介绍

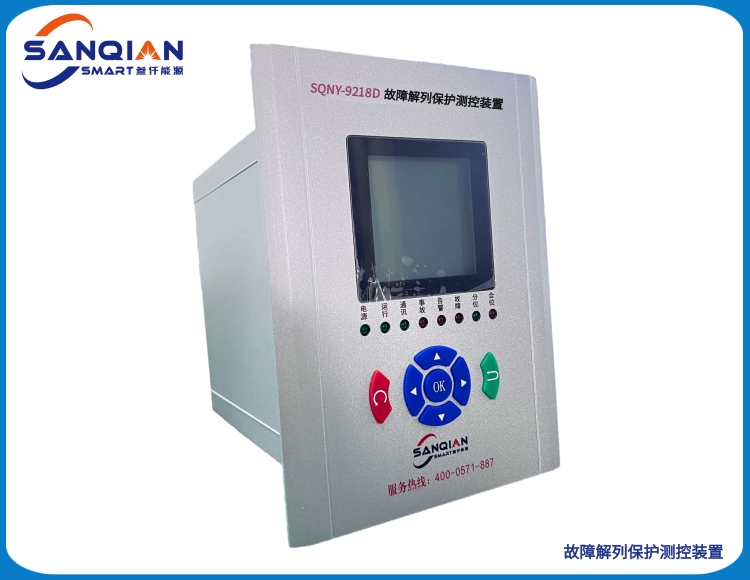

SQNY-9218D故障解列微机保护测控装置采用高性能32位嵌入式处理器和高速AD转换模块,具备高精度数据采集和复杂逻辑判断能力。装置可接入多路模拟量信号,如三相电压、电流、频率、有功功率、无功功率等,进行实时分析处理。
在功能方面,装置支持多种解列判据,包括电压越限、频率偏移、有功/无功功率变化率异常等,并可根据现场需求灵活组合使用,提升判断准确性。当检测到系统故障且满足设定的解列条件时,装置将立即触发出口跳闸,切断相关线路或分布式电源,防止故障蔓延。
此外,装置还集成遥测、遥信、遥控等功能,兼容Modbus、IEC60870-5-103等多种通信协议,便于接入SCADA系统,实现远程监控与管理。人机界面友好,液晶显示屏可显示实时电气量、定值设置、动作信息等内容,操作简便,维护高效。整机结构紧凑,抗干扰能力强,适用于复杂电磁环境下的长期运行。
二、工作原理
SQNY-9218D故障解列微机保护测控装置通过采集系统的电压、电流信号,经高速模数转换后送入主处理器进行实时分析计算。装置持续监测母线电压、系统频率、有功功率、无功功率及其变化率等关键参数,并与预设的解列判据进行比较。
在正常运行状态下,装置不断更新各项电气量数值,并记录运行状态。当检测到主电网发生故障,导致电压骤降、频率偏移或功率大幅波动时,装置根据设定逻辑判断是否进入解列状态。若满足解列条件,则发出跳闸指令,断开目标线路或分布式电源,实现快速隔离。
同时,装置设有完善的闭锁机制,防止误动。例如,在手动分闸、外部闭锁信号输入或PT断线情况下自动禁止解列动作。每次动作发生时,装置会自动记录事件全过程,并生成报告供后续分析。整个工作流程由软件严密控制,确保判断准确、动作可靠。
三、产品特点
SQNY-9218D故障解列微机保护测控装置具有多项显著优势:
1、是判断逻辑先进,采用多判据融合技术,有效识别各类故障状态;
2、是响应速度快,在毫秒级时间内完成故障判定与出口动作;
3、是测量精度高,采用高分辨率AD芯片,确保电压频率检测的准确性;
4、是通信接口丰富,支持Modbus、IEC60870-5-103等多种协议,便于接入自动化系统;
5、是用户界面友好,操作简便,维护高效;
6、是具备完善的自检与报警机制,提升运行可靠性;
7、是结构紧凑,安装灵活,适应多种现场条件;
8、是具备良好的扩展性,可根据客户需求定制功能模块,满足多样化应用场景需求。
四、保护功能
SQNY-9218D故障解列微机保护测控装置具备以下主要保护与控制功能:
1. 电压越限解列:当系统电压高于或低于设定阈值时,判断为异常状态,启动解列动作,防止设备损坏。
2. 频率偏移解列:监测系统频率变化情况,当频率偏离额定值超过允许范围时,执行解列操作,避免影响其他区域电网。
3. 有功功率突变检测:识别有功功率的突然下降或上升,作为系统故障的判据之一,辅助判断是否需要解列。
4. 无功功率波动检测:监测无功功率的剧烈变化,用于辅助识别系统失稳或短路故障。
5. 频率变化率保护:检测频率上升或下降速度,提前识别系统扰动,提高解列响应速度。
6. 主动扰动注入检测:周期性地向系统注入扰动信号,观察响应变化,验证系统是否仍处于并网状态。
7. 外部闭锁功能:可通过外部信号(如保护动作、人工闭锁)触发装置停止解列判断,防止误动。
8. 解列出口控制:在确认需解列后,输出跳闸信号,断开指定线路或电源连接,实现快速隔离。
以上所有功能均可通过菜单化方式进行定值设置与投退控制,满足不同现场运行需求。每种功能均设有独立的动作信号输出和事件记录,便于故障定位与系统分析,极大提升了系统的安全性与可控性。
五、获取故障解列微机保护测控装置方案与报价
本故障解列微机保护测控装置可根据用户的系统结构、接线方式、电源类型及运行要求,提供定制化的解列策略与功能配置建议,并配套合理的成本评估服务,助力构建安全高效的电力系统运行环境。
