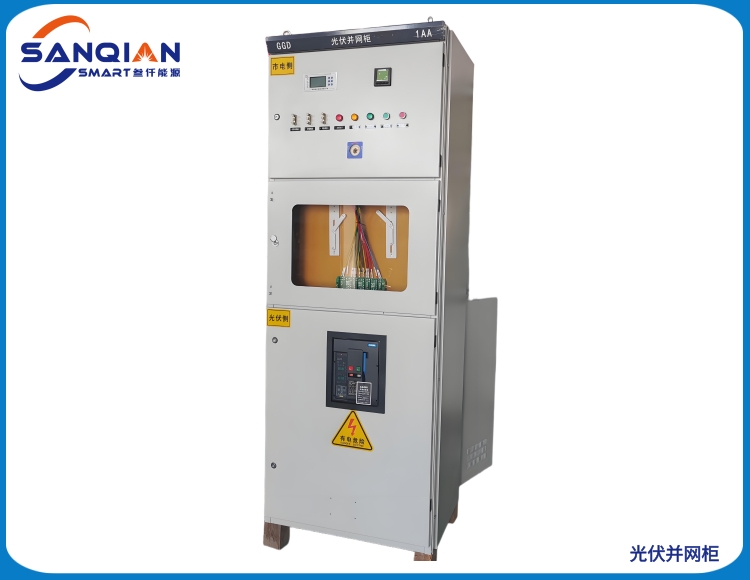

SQNY-300 光伏并网柜(GGD)

产品名称:GGD光伏并网柜

适用范围:适用于工商业分布式光伏电站、地面光伏阵列并网点,实现光伏逆变器交流侧电能汇集、保护与控制。

核心功能:逆变器并联接入、短路/过载保护、防孤岛保护、电能计量、远程监控、雷电防护。

产品概述:GGD型光伏并网柜集成计量、保护、监测功能于一体,通过智能断路器与微机保护装置协调控制,确保光伏系统安全可靠并网,满足电网公司接入规范与电能质量要求。

产品质保

品质保证

两年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

一、产品介绍

GGD光伏并网柜是分布式光伏系统的关键配电设备,符合《GB/T 7251 低压成套开关设备和控制设备》及《NB/T 32004 光伏发电站接入电网技术规定》。柜体采用 镀锌钢板覆铝锌板 双重防腐结构(厚度≥1.5mm),防护等级IP54,满足户外-30℃~70℃运行环境。内部配置 模块化功能仓:主进线仓、计量仓、保护仓、出线仓分区隔离设计,降低电磁干扰风险。

核心电气元件选用国际品牌产品:施耐德/ABB智能断路器(分断能力≥25kA),0.5S级计量CT(精度±0.5%),光伏专用防孤岛保护装置(响应时间≤100ms)。支持 双并网模式:单机直并(≤250kW)或多逆变器并联(最大8路),柜顶预留无线监测模块安装位(兼容4G/LoRa),满足无人值守需求。通过CQC认证及KEMA型式试验,确保15年设计寿命周期内的可靠运行。


二、工作原理

系统运行流程分四级协同:

1. 电能汇集层

• 光伏逆变器交流输出经铜排汇流(电流密度≤3A/mm²)

• 并联点配置反灌电流保护(防止逆变器互充)

2. 保护控制层

• 短路保护:智能断路器瞬时脱扣(动作值≥1.3倍额定电流)

• 孤岛防护:主动频率扰动法(AFD)或谐波注入法(HI)检测电网失压

• 过压/欠压保护:当电压超限(+10%/-15%Un)时0.5s内切除

3. 计量监测层

• 双向计量CT采集并/网购电量(支持分时段统计)

• 无线模块上传三相电压不平衡度、THDi(≤3%)等参数

4. 安全隔离层

• 进出线柜门配备机械闭锁,检修时强制物理隔离

• 防雷器泄放雷击浪涌(8/20μs波形,通流容量≥40kA)

三、主要功能

1、核心保护功能

• 电气保护系统

o 短路速断保护:整定值1.5In±10%(动作时间≤20ms)

o 过载反时限保护:I²t特性曲线(可设K系数)

o 剩余电流监测:接地故障预警(≥300mA报警)

• 防孤岛保护

电网失压后0.2s内闭锁逆变器输出

支持主动/被动式双检测模式

• 电能质量保障

过/欠压保护(上限115%Un,下限80%Un)

频率异常保护(47.5Hz~52.5Hz范围外动作)

2、监测与计量功能

• 高精度计量

支持正向/反向有功电能计量(精度0.5S级)

分4费率记录峰谷平尖电量

• 运行状态监测

实时显示:并网点电压/电流/功率因数

越限事件记录(存储≥1000条)

• 环境适应性保护

柜内温湿度监控(>60℃启动风机散热)

凝露自动加热(湿度>85%RH启动)

3、并网管理功能

• 多机并联控制

单柜最大支持8台逆变器并联(总容量≤630A)

配置环流抑制电抗器(不平衡度≤2%)

• 远程控制接口

RS485通信口(Modbus RTU协议)

可选配无线模块(上传数据至光伏监控平台)

• 投切逻辑管理

晨间自启动:辐照度>100W/m²时自动合闸

紧急分闸:柜门开盖自动断电

4、安全防护功能

• 五防联锁设计

隔离开关与断路器机械互锁(防止带电分闸)

计量仓独立铅封

• 防雷系统

T1级复合型防雷器(Up≤2.5kV)

SPD失效热脱扣告警

• 紧急分断

柜面红色急停按钮(直切断路器分励脱扣)

5、扩展功能

• 电能质量治理

可选配SVG模块(无功补偿范围-0.9~+0.9)

• 冗余备自投

双电网接入时自动切换备用线路

四、获取专属GGD光伏并网柜方案与报价

如需定制适配项目容量的光伏并网柜方案及详细配置清单,请联系我司工作人员提供电气参数校核、电网接入方案设计及现场安装指导服务。
