一、产品介绍

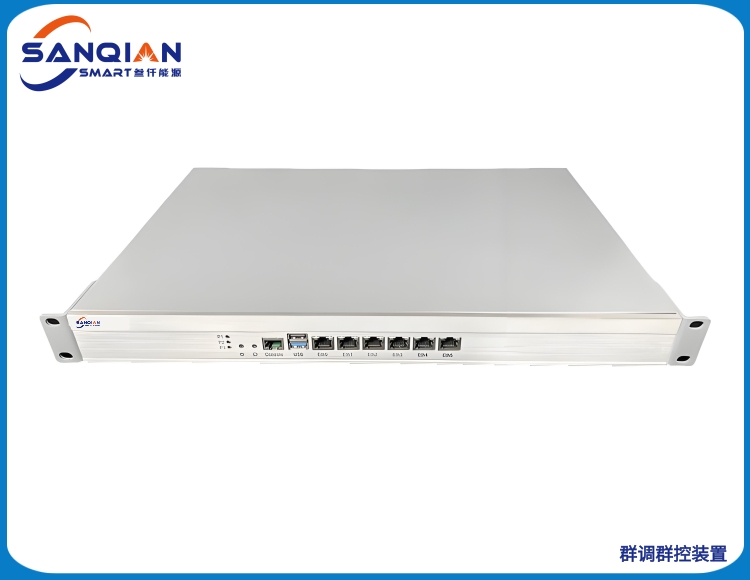

SQNY-102群调群控装置采用高性能嵌入式硬件平台和实时操作系统,具备强大的多任务处理能力和高可靠性。装置可通过以太网、RS485等多种接口接入各类受控设备,如光伏逆变器、储能PCS、SVG、电表等,并通过内置的控制算法实现高效协同管理。
在功能方面,装置支持多种运行模式切换,包括恒压控制、恒功率因数控制、有功/无功功率分配、削峰填谷、频率响应等,满足不同应用场景下的调度需求。同时具备与主站系统(如EMS、SCADA)的双向通信能力,能够接收远方调度指令并反馈现场运行数据。
整机结构紧凑,具备良好的抗干扰性能,适应复杂电磁环境下的长期稳定运行,广泛应用于新能源电站、工业园区、配电自动化系统等领域。
二、工作原理
SQNY-102群调群控装置通过采集区域内各分布式设备的运行数据(如有功功率、无功功率、电压、电流等),结合上级调度指令或预设控制策略,进行综合分析与计算,生成相应的控制指令下发至各子设备。
例如,在电压越限情况下,装置可根据当前无功裕量自动调整SVG输出;在负荷波动时,可协调多台逆变器或储能系统参与功率调节,维持系统平衡。整个控制过程基于闭环反馈机制,确保调节精度与响应速度。
同时,装置内置多种控制模型,如PQ控制、VQC控制、斜率控制等,用户可根据实际需求灵活配置。所有操作均通过软件逻辑严密控制,保障系统安全、稳定、有序运行。
三、产品特点
SQNY-102群调群控装置具有多项显著优势:
1、是控制能力强,支持多设备协同与复杂策略执行;
2、是响应速度快,可在秒级内完成调度指令解析与动作输出;
3、是接口丰富,兼容主流工业通信协议,便于系统集成;
4、是运行稳定,具备断线重连、异常自恢复等机制;
5、是界面友好,支持本地配置与运行状态查看;
6、是扩展性强,可根据项目规模灵活增减接入设备数量;
7、是具备完善的日志记录与事件告警功能,便于运维管理;
8、是安全性高,支持权限分级与数据加密传输,保障系统运行安全。
四、主要功能
1. 多设备集中控制:可同时接入数十台逆变器、储能变流器、SVG、电表等设备,实现统一调度与集中管理。
2. 功率协调分配:根据电网要求或运行策略,动态调整各设备的有功与无功出力,实现区域功率平衡。
3. 电压无功优化控制(VQC):通过调节无功设备输出,维持母线电压稳定,提升系统电能质量。
4. 调度指令响应:支持与EMS、SCADA等主站系统对接,接收远方调度指令并快速执行,满足AGC/AVC控制需求。
5. 运行策略配置:提供多种控制模式供选择,如恒功率因数、恒电压、削峰填谷、频率响应等,适应不同场景应用。
6. 数据采集与转发:实时采集各设备运行数据,并按需转发至上位系统,实现信息透明化管理。
7. 异常保护与告警:当检测到设备故障、通信中断或参数越限时,及时发出告警信号并采取相应控制措施。
8. 控制策略模拟与验证:支持策略预演与仿真测试,确保控制逻辑合理、执行可靠。
9. 时间同步与事件记录:支持IRIG-B码、NTP等方式对时,记录每次控制动作的时间、内容与结果,便于事后追溯与分析。
以上功能均可根据用户需求灵活组合与配置,全面满足新能源、配网、工商业园区等场景下的群控群调应用需求,助力构建高效、智能、绿色的新型电力系统。
五、获取群调群控装置方案与报价
本群调群控装置可根据用户的系统类型、接入设备数量、控制目标及通信环境,提供定制化的控制策略与硬件配置建议,并配套合理的成本评估服务,助力企业打造高效的能源协同控制系统。
