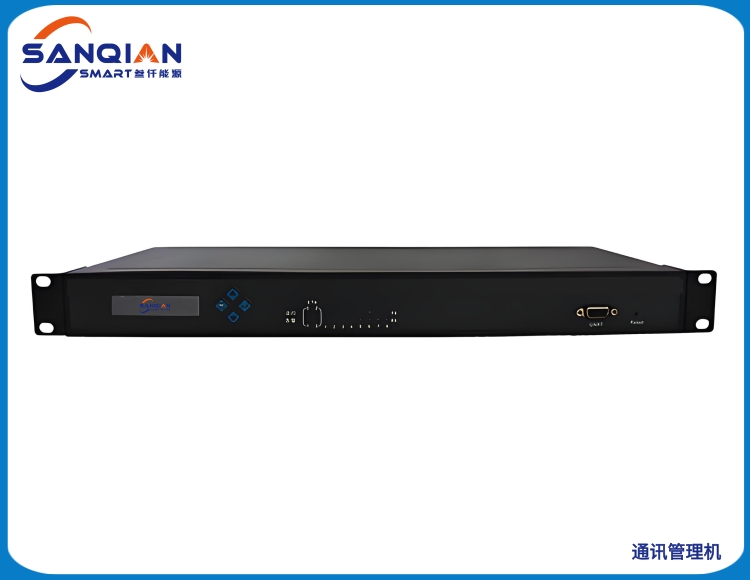

SQNY-101 通讯管理机

产品名称:通讯管理机

适用范围:本通讯管理机适用于10kV至220kV电压等级的变电站、配电网、发电厂及工业自动化系统,用于实现各类智能设备之间的数据采集、协议转换与集中通信管理。

功能配置:具备多路串口通信、以太网接口、规约转换、数据转发、远程维护、设备状态监测、通信中断告警等功能,支持Modbus、IEC60870-5-101/103/104等多种电力通信协议。

产品概述:通讯管理机是一种集通信接入、协议转换与数据集中处理于一体的智能化网络设备,广泛应用于电力自动化系统中。该装置可连接保护测控装置、计量设备、监控系统等多类终端设备,实现异构网络间的高效互联和信息互通,是构建数字化、智能化电力系统的重要通信枢纽。

产品质保

品质保证

两年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

一、产品介绍

SQNY-101通讯管理机采用高性能嵌入式处理器和实时操作系统,具备强大的网络处理能力和稳定的通信性能。装置配备多个RS485、RS232串行通信接口及双网口以太网模块,支持多种通信介质接入,满足不同现场设备的组网需求。

在功能方面,通讯管理机内置多种主流电力通信协议解析模块,可实现IEC60870-5系列、Modbus、CDT、DNP3.0等协议之间的自动转换与数据映射,确保各子系统间的数据交互顺畅。同时支持数据缓存、断线重连、通信质量监测等高级功能,提升通信可靠性。

此外,装置提供远程维护接口,可通过网络进行配置更新与故障诊断,降低运维成本。人机界面简洁友好,支持本地配置与状态查看。整机设计符合国家电力行业标准,具备良好的抗干扰能力,适应复杂电磁环境下的长期运行。

二、工作原理

SQNY-101通讯管理机通过其多路通信接口与各类现场设备(如保护装置、测控单元、电表等)建立连接,采集设备运行数据并进行协议解析。主处理器根据预设的通信策略将原始数据转换为目标系统所需格式,并通过指定通道(如调度中心、SCADA系统)进行转发。

在数据传输过程中,通讯管理机实时监测通信链路状态,若检测到链路中断或异常,自动启动重连机制并记录事件日志。对于不同的通信协议,装置内置专用解析引擎,实现协议间的无缝转换,确保上下级系统之间的数据一致性与完整性。

同时,装置还可作为通信代理服务器使用,统一管理下层设备的访问权限与数据流向,提升整体系统的安全性与稳定性。整个通信流程由软件逻辑严密控制,确保数据传输准确、高效。

三、产品特点

SQNY-101通讯管理机具有多项显著优势:

1、是通信接口丰富,支持多路串口与双网口配置,满足多样化设备接入需求;

2、是协议兼容性强,支持主流电力通信协议,便于系统集成;

3、是数据处理能力强,具备高效的协议转换与数据转发能力;

4、是运行稳定,具备断线重连、数据缓存、通信监测等保障机制;

5、是易于维护,支持远程配置与故障诊断,降低运维难度;

6、是结构紧凑,安装灵活,适应多种现场条件;

7、是具备完善的自检与报警机制,提升系统运行可靠性;

8、是扩展性良好,可根据用户需求定制通信模块与功能配置。

四、主要功能

1. 多协议通信支持:内置Modbus、IEC60870-5-101/103/104、CDT、DNP3等多种电力通信协议解析模块,实现跨平台设备互联互通。

2. 数据采集与转发:可从各类智能设备中采集遥测、遥信、遥控、电能量等数据,并按需转发至上位系统,如调度中心、SCADA系统等。

3. 协议转换功能:支持不同通信协议之间的自动转换,解决异构系统之间数据交互难题,提升系统兼容性。

4. 网络隔离与安全控制:具备防火墙功能和访问控制策略,防止非法访问与数据泄露,保障通信网络安全。

5. 通信状态监测:实时监测各通信通道的工作状态,发现异常时及时告警并记录事件日志,便于快速定位问题。

6. 断线重连与数据缓存:在网络中断情况下自动缓存数据,待通信恢复后补传,确保数据完整性。

7. 远程维护与升级:支持远程配置修改、固件升级与故障诊断,提升运维效率,降低人工成本。

8. 设备集中管理:可对下挂设备进行统一编号、分组管理和通信调度,提高系统管理效率。

9. 时间同步功能:支持IRIG-B码、SNTP等方式的对时服务,确保全站设备时间一致性。

以上所有功能均可根据实际应用场景灵活配置,满足不同用户的通信需求,全面提升电力自动化系统的信息化与智能化水平。

五、获取专属通讯管理机方案与报价

本通讯管理机可根据用户的系统规模、通信协议类型、设备数量及组网方式,提供定制化的通信管理策略与硬件配置建议,并配套合理的成本评估服务,助力企业打造高效稳定的电力通信平台。
