SQNY-9011 配网综合自动化系统

一、产品介绍

配网综合自动化系统由站控层、通信网络层和间隔层三部分构成，采用分层分布式架构，实现对配电网中各类设备的全面感知与集中管控。系统可接入环网柜、柱上开关、配电变压器、开闭所等关键节点，采集电压、电流、功率、开关状态、故障信号等运行数据，并通过通信网络上传至主站系统。

主站系统具备SCADA功能、馈线自动化（FA）逻辑判断、拓扑分析、负荷预测、电能质量评估等高级应用，支持远程遥控操作、故障自动处理与运行策略优化。系统兼容IEC 61850、IEC 60870-5-101/104、Modbus等多种通信规约，可与调度自动化系统、用电信息采集系统、GIS平台等无缝集成，实现信息共享与协同控制。

该系统广泛应用于城市配电网改造、农网升级、工业园区供电管理等领域，助力提升配电网的自动化、数字化与智能化水平。

二、系统架构

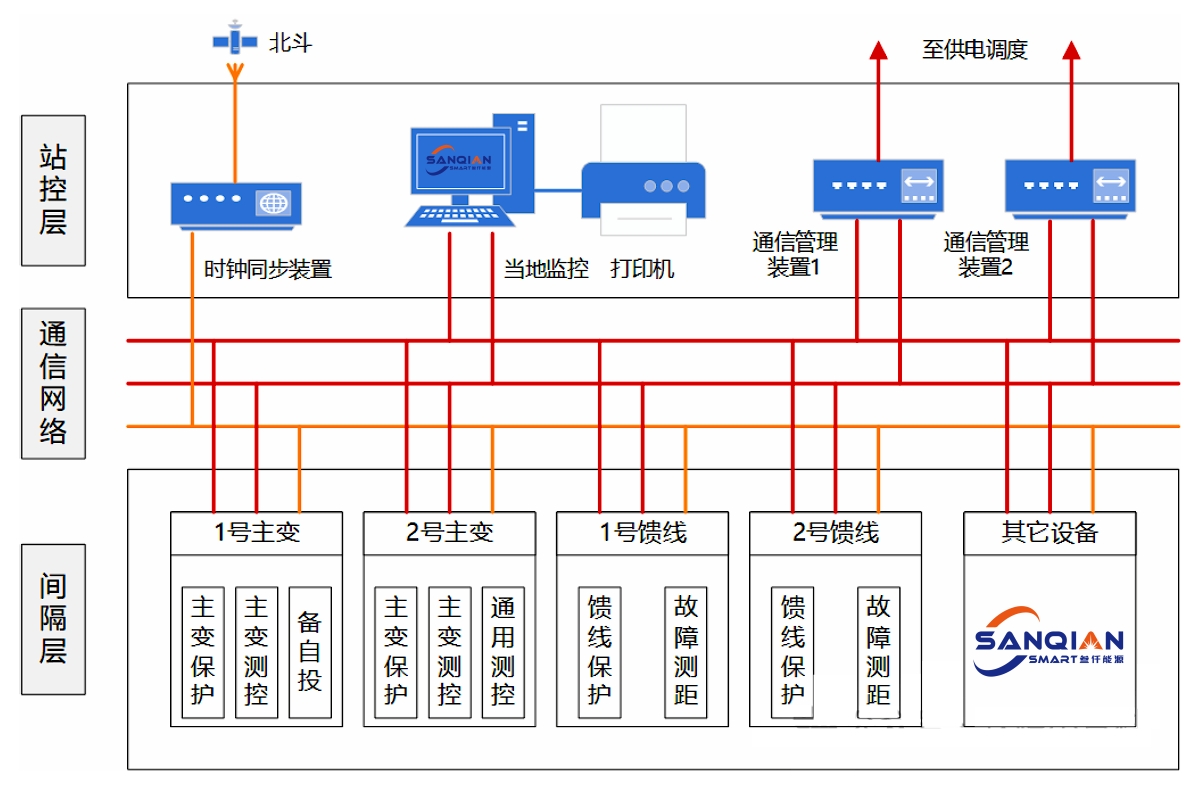

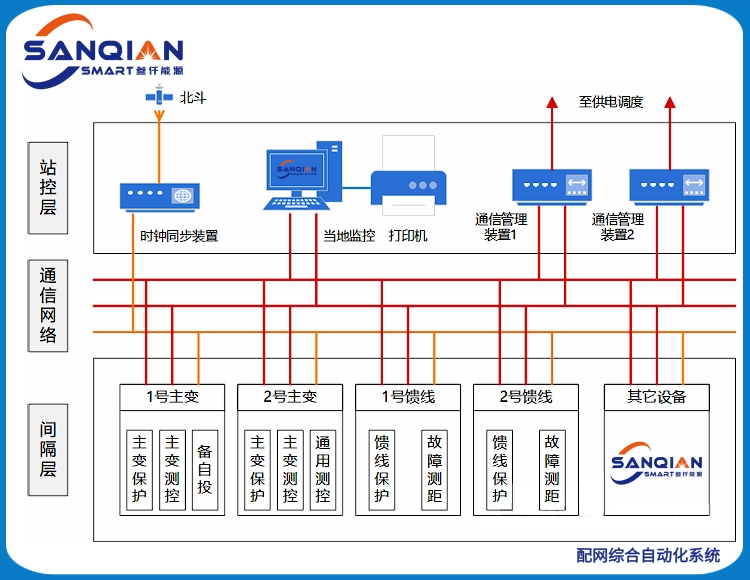

配网综合自动化系统采用三层架构设计：

站控层：位于调度中心或区域监控室，由监控主机、操作员工作站、服务器、打印机等组成，运行SCADA软件、FA应用模块及数据库系统，实现全网运行状态的集中监控、数据分析、故障处理与报表生成。支持多级权限管理与远程维护。

通信网络层：作为信息传输通道，连接站控层与间隔层设备，支持光纤以太网、无线专网（如4G/5G、LoRa）、电力载波等多种通信方式。通信网络具备高带宽、低延时、强抗干扰能力，确保数据实时、可靠传输。支持双网冗余与链路备份，提升系统可用性。

间隔层：部署于现场配电设备端，包括配电终端单元（DTU）、馈线终端（FTU）、站所终端（TTU）及智能开关等。负责采集本地数据、执行保护逻辑、响应遥控指令，并在故障发生时快速完成就地判断与隔离操作。间隔层设备具备独立运行能力，可在通信中断时实现本地自动化处理。

三、产品特点

本系统具备多项核心优势：

1、是架构先进，采用分层分布式设计，扩展性强；

2、是可靠性高，支持双网冗余与设备热备，保障系统连续运行；

3、是响应速度快，故障定位与隔离时间小于1分钟；

4、是智能化程度高，支持FA全自动处理与运行优化；

5、是兼容性好，适配多种通信规约与设备类型；

6、是运维便捷，支持远程诊断与参数配置；

7、是安全性强，具备完善的权限控制与数据加密机制；

8、是可集成性高，易于与现有电力信息系统对接。

四、主要功能

1. 实时数据采集与监控（SCADA）：对配电网电压、电流、功率、开关状态等参数进行实时采集与可视化展示。

2. 馈线自动化（FA）：在发生短路或接地故障时，自动完成故障定位、隔离非故障区段并恢复供电，提升供电可靠性。

3. 远程控制功能：支持调度端对开关设备进行遥控分合闸操作，减少现场作业频次。

4. 故障录波与事件记录：记录故障前后电气量变化波形与事件序列，便于事故分析与追溯。

5. 电能质量监测：实时监测电压偏差、谐波、三相不平衡等指标，评估供电质量。

6. 拓扑分析与网络重构：基于电网拓扑结构，自动识别运行方式，优化负荷分配。

7. 数据统计与报表生成：自动生成运行日报、月报、故障统计等报表，辅助管理决策。

8. 多系统集成能力：可与GIS、PMS、用电信息采集系统等平台对接，实现信息融合。

9. 安全防护机制：具备“五防”逻辑闭锁、操作权限分级、操作记录审计等功能，保障操作安全。

10. 支持分布式能源接入管理：可监控光伏、储能等分布式电源的并网状态与出力情况，提升配网调度能力。

以上功能协同运行，构建起对配电网的全方位、全过程、全时段的智能管控体系。

五、获取专属方案与报价

本配网综合自动化系统可根据用户的电网结构、设备类型、通信条件、自动化等级及集成需求，提供定制化的系统架构建议与功能配置方案，并配套合理的成本评估服务，助力企业构建高效可靠的配电自动化体系。
