一、产品介绍
本系统采用无电池传感架构,符合《GB/T 1094.22-2020 电力变压器测温装置》标准,传感器通过CT取能或热释电技术供电(启动电流≥5A),彻底解决电池更换难题。测温芯片采用MEMS工艺(±1℃精度),防护等级IP68,耐受150kV工频耐压与100kA短路电流冲击。

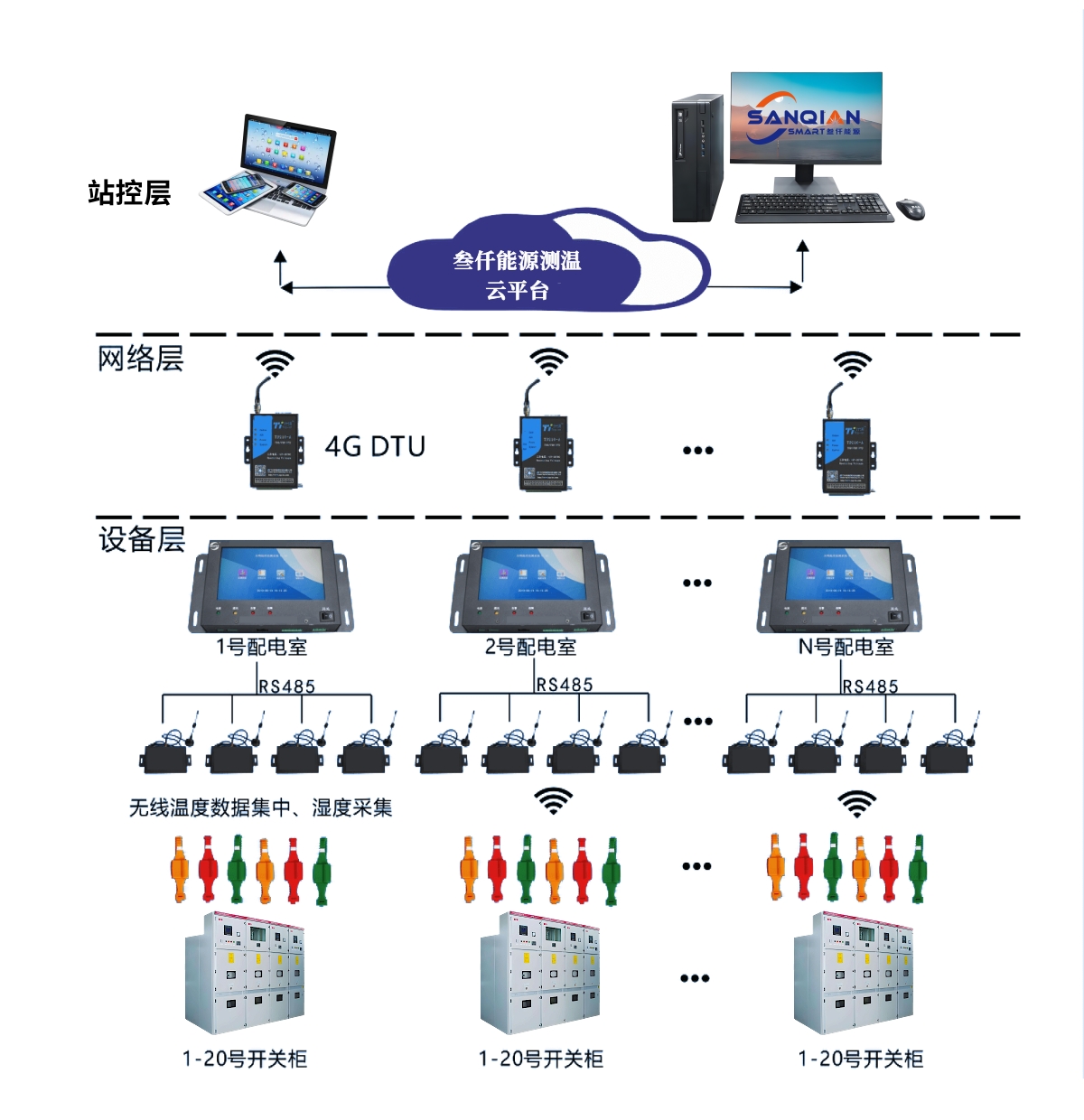

系统支持多层组网架构:
• 本地层:传感标签(测温频次1~600s可调)通过LoRa私有协议(470MHz频段)传输
• 网络层:智能网关支持多跳中继(单网关覆盖半径3km,接入≥500节点)
• 平台层:云平台兼容IEC 61850模型,MTBF≥100,000小时
报警阈值支持温度绝对值(如90℃)与相对温差(如ΔT≥40K)双判据,报警延迟≤3s。
二、工作原理
叁仟能源智能无线测温系统工作流程分三级闭环:
1. 数据感知层
• 无源传感:
o 高压侧:温度芯片通过电磁感应/热电转换取电
o 监测点:直接贴装母线接头(耐温1250℃)或开关触臂
• 参量采集:
o 实时温度(分辨率0.1℃)
o 温升速率(℃/min)
o 传感器工作状态(电池电压/通信强度)
2. 数据传输层
• 抗干扰通信:
o 自适应跳频技术(避开金属屏蔽干扰)
o 空间信号增益18dBi(穿透8mm钢板)
• 断链保护:
o 本地存储72小时数据(FLASH 128MB)
o 信号丢失自动切换中继路径
3. 智能分析层
• 预警模型:
o 温度负荷关联分析(电流>80%In时温升>20℃报警)
o 接触电阻劣化诊断(R=X0+Y*T经验公式)
• 决策输出:
o 预警分三级:注意(>70℃)/告警(>90℃)/紧急(>120℃)
o 定位故障点至具体开关柜间隔
三、主要功能
1、全状态温度监控
• 多场景覆盖:
o 开关柜动/静触头(6~35kV)
o 变压器套管(A/B/C三相独立监测)
o 电缆接头(直埋/桥架环境)
• 立体监测模式:
o 单点温度(最高值记录)
o 区域温差(相邻点ΔT>15℃报警)
o 全站温度分布图
2、智能预警诊断
• 动态阈值预警:
o 负荷自适应:额定电流80%~120%区间自动调整报警线
o 季节性修正:夏/冬季阈值差异±10℃
• 故障预测机制:
o 氧化模型:基于温度波动曲线预判接触面劣化(如月波动>5℃提示打磨)
o 寿命评估:累计超温时间>100小时需更换触头
3、精确实时定位
• 空间三维定位:
o 区域级:GIS地图显示变电站位置
o 设备级:开关柜编号+间隔名称(如"2#主变10kV侧301开关")
o 点级:ABC相标识(精度±2cm)
• 多路径导航:
o 移动端AR实景引导(支持离线地图)
o 报警点位LED频闪指示
4、能效关联分析
• 损耗量化计算:
o 建立接触电阻-温度-损耗模型(R=0.03T+5μΩ)
o 计算单点年损耗电量(精度±3%)
• 节能建议输出:
o 生成高损点清单(损耗>500kWh/年标红)
o 推荐石墨烯涂料等改造方案
五、智能运维管理
• 设备全生命周期:
o 传感器寿命倒计时(≥15年)
o 检修计划自动生成(超温次数>3次/周需检查)
• 工单闭环系统:
o APP推送带定位导航的消缺工单
o 处理前后温度曲线比对验证
• 知识库联动:
o 典型故障案例库(如压接不良导致温升曲线)
o 维修工艺视频指导
四、获取智能无线测温系统专属方案与报价
联系我司工作人员提交监测需求即可获取定制方案与设备清单,我们将提供测温点布置设计、传感器选型指导及EMC测试报告,48小时出具报价单。
