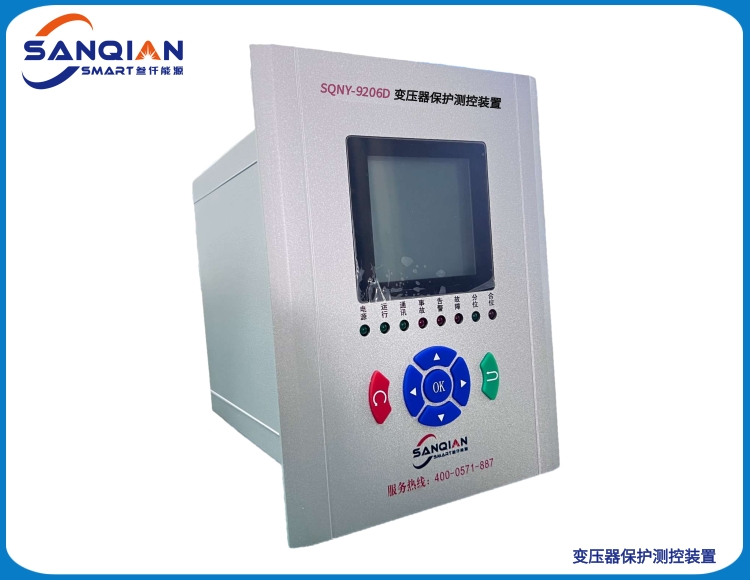

SQNY-9206D 变压器保护测控装置

一、产品介绍

变压器微机保护测控装置是电力系统核心二次设备，满足《GB/T 14285 继电保护技术规程》。整机采用4U高密度机箱（177×482×265mm），主体为1.5mm镀锌钢板（IP51防护），内部采用三核异构架构：

• 主保护单元：双DSP处理器（差动计算周期≤1ms）

• 后备保护单元：ARM Cortex-M7（逻辑运算≤10μs）

• 人机交互单元：5英寸真彩触屏（分辨率800×480）

核心接口配置：

• 12路模拟量输入（CT 1A/5A自适应，精度0.2S级）

• 16路开关量输入（分辨率0.1ms）

• 8路继电器输出（触点容量8A/250VAC）

• 双通信口：光纤以太网（IEC 61850 GOOSE）+ RS485（Modbus）

工作温度-25℃～70℃，通过GB/T 17626 IV级电磁兼容认证。

二、工作原理

变压器微机保护测控装置程序执行五级闭环控制：

1. 全域数据同步

• 高/中/低压侧电流同步采样（PTP对时误差≤±100μs）

• 星角自动补偿（Y/Δ-11组别30°相位校正）

2. 主保护逻辑

• 比率差动保护：

o 制动曲线：拐点0.5Ie，斜率0.3～0.7可调

o 涌流识别：二次谐波制动（＞15%）+波形间断角（＞60°）

• 差动速断：Id＞6Ie无时限出口

3. 后备保护逻辑

• 复压闭锁过流：

低电压闭锁（＜65%Un）+负序电压闭锁（＞6%Un）

三段时限：Ⅰ段0s/Ⅱ段0.5s/Ⅲ段1.5s

• 零序方向保护：

方向角-110°±3°，灵敏度0.1A

4. 非电量保护

• 重瓦斯/压力释放→硬接点直跳（0ms响应）

• 温度保护：绕组＞120℃跳闸（Pt100输入）

5. 故障管理

• 录波存储：128次COMTRADE格式事件

• SOE记录：时间戳分辨率1ms

三、产品特点

1. 主后一体化

差动+后备+非电量三保护融合

节省屏柜空间50%

2. 智能涌流抑制

二次谐波+偶次谐波+间断角三判据

空载合闸误动率＜0.01%

3. 宽温稳定运行

-40℃低温自启动（预热补偿）

70℃高温降额设计（＞85℃限功率）

4. 双网冗余通信

光纤环网自愈时间≤20ms

4G无线热备（断网缓存≥72h）

5. 运维便捷性

U盘一键导入定值（FAT32格式）

虚端子测试（模拟量/开关量注入）

6. 高兼容设计

支持IEC 61850向104协议转换

旧站改造无缝接入

四、保护功能

1、主保护系统

• 比率差动保护

o 高灵敏区：启动值0.3Ie（斜率0.5），覆盖≥5%匝间故障

o 高阻故障区：启动值0.05Ie（斜率0.8），识别单相高阻接地

• 零序差动保护

小电阻接地系统专用（灵敏度0.1In）

方向元件消除区外故障影响

2、后备保护系统

• 复压闭锁过流

Ⅰ段速断（6Ie/0s）→Ⅱ段限时（1.5Ie/0.5s）→Ⅲ段过流（1.1Ie/1.5s）

复合电压闭锁（低电压+负序电压）

• 零序方向保护

中性点接地/不接地系统自适应

间隙零序保护（U0＞180V + I0＞3A）

3、非电量保护

• 本体联跳

重瓦斯/压力释放→硬接点直跳（无CPU干预）

超温跳闸：绕组＞120℃/油温＞105℃

• 冷却控制

油温＞75℃启动风机

风机故障降负荷（＞85℃输出信号）

4、异常监测

• CT/PT断线识别

CT断线：差流＞0.1In + 本侧电流消失

PT断线：三相电压和＜8V + 负序电压＞8%Un

• 过励磁防护

U/f＞1.1（定时限告警）→＞1.2（反时限跳闸）

5、智能辅助功能

• 故障录波分析

记录跳闸前4周波+后20周波数据

自动生成谐波分析报告（2～13次）

• 温度预测模型

基于负载率预测热点温度（误差±3℃）

绕组寿命评估（＞105℃加速老化告警）

• 定值管理

8组定值区在线切换

修改记录审计（含操作员ID）

6、特殊场景优化

• 并列运行防误动

识别和应涌流特征（dI/dt＜1A/ms）

自动提升制动系数至0.7

• 电弧光高阻保护

零序电流突变启动（ΔI0＞0.2In/ms）

配合差动速断动作

五、获取专属变压器微机保护测控装置方案与报价

提供变压器参数（容量/接线组别/中性点接地方式），可输出定制方案：含保护配置清单、定值整定书及动作仿真报告。
